SCWU、S、O軸裝式圓弧圓柱蝸桿減速機的詳細內容
SCW 型軸裝式圓弧圓柱蝸桿減速器（JB/T6387 — 1992）直接套裝在工作機主軸上，包括 SCWU ，SCWS，SCWO 三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。
工作條件：減速器蝸桿軸轉速不超過 1500 r/min；工作環(huán)境溫度為－ 40～40 ℃，當工作環(huán)境溫度低于0 ℃時，啟動前潤滑油必須加熱到0 ℃以上；減速器可正、反向運轉。
型號與標記
1.型號
（1）SCWU 型—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器；
（2）SCWS 型—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器；
（3）SCWO 型—蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速器。

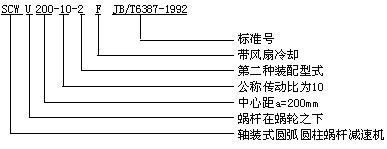

2.標記
三、SCWO型軸裝式圓弧圓柱蝸桿減速機詳細介紹：
SCWO63軸裝式圓弧圓柱蝸桿減速機、SCWO80軸裝式圓弧圓柱蝸桿減速機
SCWO100軸裝式圓弧圓柱蝸桿減速機、SCWO125軸裝式圓弧圓柱蝸桿減速機
SCWO140軸裝式圓弧圓柱蝸桿減速機、SCWO160軸裝式圓弧圓柱蝸桿減速機
SCWO180軸裝式圓弧圓柱蝸桿減速機、SCWO200軸裝式圓弧圓柱蝸桿減速機
SCWO225軸裝式圓弧圓柱蝸桿減速機、SCWO250軸裝式圓弧圓柱蝸桿減速機
SCWO280軸裝式圓弧圓柱蝸桿減速機、SCWO315軸裝式圓弧圓柱蝸桿減速機
SCWO型減速器I、II裝配型式主要尺寸 /mm
型號\尺寸 | a | d3 | i＜16 | i≥16 | D2(H7) | ||||||||
d1(j6) | l1 | b1 | t1 | L1 | d1(j6) | l1 | b1 | t1 | L1 | ||||
SCWO 63 | 63 | 150 | 19 | 28 | 6 | 21.5 | 128 | 19 | 28 | 6 | 21.5 | 128 | 30 |
SCWO80 | 80 | 175 | 24 | 36 | 8 | 27 | 151 | 24 | 36 | 8 | 27 | 151 | 40 |
SCWO100 | 100 | 218 | 28 | 42 | 8 | 31 | 182 | 24 | 36 | 8 | 27 | 176 | 50 |
型號\尺寸 | b2 | t2 | L2 | L3 | L4 | H1 | H2 | D1 | D3 | B | d2(h8) | k | m/kg |
SCWO 63 | 8 | 33.3 | 70 | 97 | 95 | 60 | 220 | 102 | M8×16 | 63 | 80 | 3 | 17 |
SCWO80 | 12 | 43.3 | 75 | 110 | 106 | 66 | 267 | 125 | M8×16 | 69 | 100 | 3 | 24 |
SCWO100 | 14 | 53.8 | 86 | 130 | 140 | 85 | 325 | 150 | M10×20 | 80 | 120 | 3 | 41 |

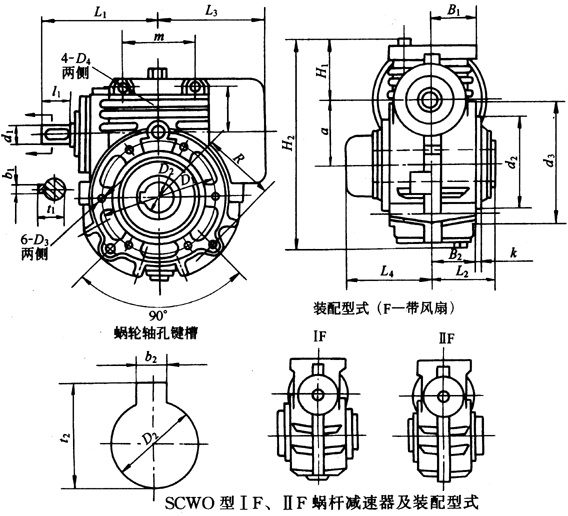

SCWO型ⅠF、ⅡF蝸桿減速器及裝配型式 /mm
型號\尺寸 | a | d3 | i＜16 | i≥16 | D2(H7) | b2 | t2 | L2 | ||||||||
d1 | l1 | b1 | t1 | L1 | d1 | l1 | b1 | t1 | L1 | |||||||
SCWO125 | 125 | 235 | 32k6 | 58 | 10 | 35 | 218 | 28j6 | 42 | 8 | 31 | 202 | 60 | 18 | 64.4 | 107 |
SCWO140 | 140 | 265 | 38k6 | 58 | 10 | 41 | 228 | 28j6 | 42 | 8 | 31 | 212 | 65 | 18 | 69.4 | 120 |
SCWO160 | 160 | 300 | 42k6 | 82 | 12 | 45 | 277 | 32k6 | 58 | 10 | 35 | 253 | 70 | 20 | 74.9 | 125 |
SCWO180 | 180 | 330 | 42k6 | 82 | 12 | 45 | 292 | 32k6 | 58 | 10 | 35 | 268, | 80 | 22 | 85.4 | 137.5 |
SCWO200 | 200 | 365 | 48k6 | 82 | 14 | 51.5 | 324 | 38k6 | 58 | 10 | 41 | 300 | 85 | 22 | 90.4 | 143 |
SCWO225 | 225 | 415 | 48k6 | 82 | 14 | 51.5 | 342 | 38k6 | 58 | 10 | 41 | 318 | 95 | 25 | 100.4 | 160 |
SCWO250 | 250 | 475 | 55k6 | 82 | 16 | 59 | 380 | 42k6 | 82 | 12 | 45 | 380 | 105 | 28 | 111.4 | 168 |
SCWO280 | 280 | 540 | 60m6 | 105 | 18 | 64 | 430 | 48k6 | 82 | 14 | 51.5 | 407 | 115 | 32 | 122.4 | 180 |
SCWO315 | 315 | 600 | 65m6 | 105 | 18 | 69 | 470 | 48k6 | 82 | 14 | 51.5 | 447 | 125 | 32 | 132.4 | 200 |
